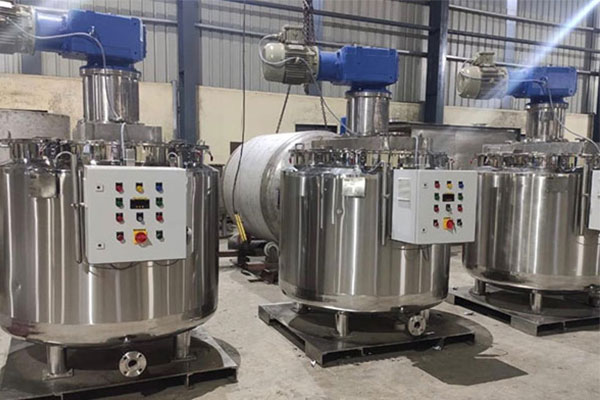

多功能加熱無菌不銹鋼反應釜

產品詳情

產品的特點及說明

WJG 系列容器適用于制藥、生物工程、精細化工、化學合成等行業之用。材質均采用SUS304 或SUS316L。罐體設有夾套，夾套結構形式分為標準夾套、外盤管夾套、米絡板蜂窩式夾套三種供選擇。可加熱、冷卻，內表面采用鏡面拋光，無衛生死角，全封閉的設計確保物料始終處在無菌狀態下。封頭( 錐形) 均經旋壓加工、符合GMP 標準。攪拌裝置采用衛生級機械密封，容器保溫采用聚氧酯或硅酸鋁，接口采用IOS 標準快裝卡箍式，方便衛生，渡邊經旋壓加工，外表面采用拋光、噴砂、磨砂或冷軋?jiān)珌喒獾榷喾N形式，使容器在任何場地都能顯示它的卓越品質。設備配備無菌空氣呼吸器，CIP 清洗噴頭、視鏡、法蘭式快開人孔等裝置。

技術參數

規格 Specification (L)	內筒直徑 Inner tube diameter Φ (MM)	夾套直徑 Jacket diameter Φ (MM)	電動機功率 Motor Power(KW)	減速機型號 Reducer model	攪拌轉速 Stirring speed (r.p.m)
30	400	500	0.6~1.1	m2	60~85
50	500	600	0.6~1.1	m3	60~85
100	550	650	1.1~1.5	m4	60~85
150	600	700	2.2	m6	60~85
200	650	750	2.2	m6	60~85
300	800	900	2.2	m6	60~85
500	900	1000	2.2	m6	60~85
800	1100	1200	4	m8	60~85
1000	1200	1300	4	m8	60~85
1500	1300	1400	4	m8	60~85
2000	1400	1500	4	m8	60~85
2500	1400	1500	7.5	BLB7.5-4-13	90
3000	1400	1500	7.5	BLB7.5-4-13	90
3500	1400	1500	7.5	BLB7.5-4-13	90
4000	1500	1600	7.5	BLB7.5-4-13	63
5000	1600	1700	7.5	BLB7.5-4-13	63
6000	1800	1800	15	BLB7.5-4-13	100
8000	2000	2100	15	BLB7.5-4-13	100
32000	3000	3200	37	BLB450-11-45	50~100

結構

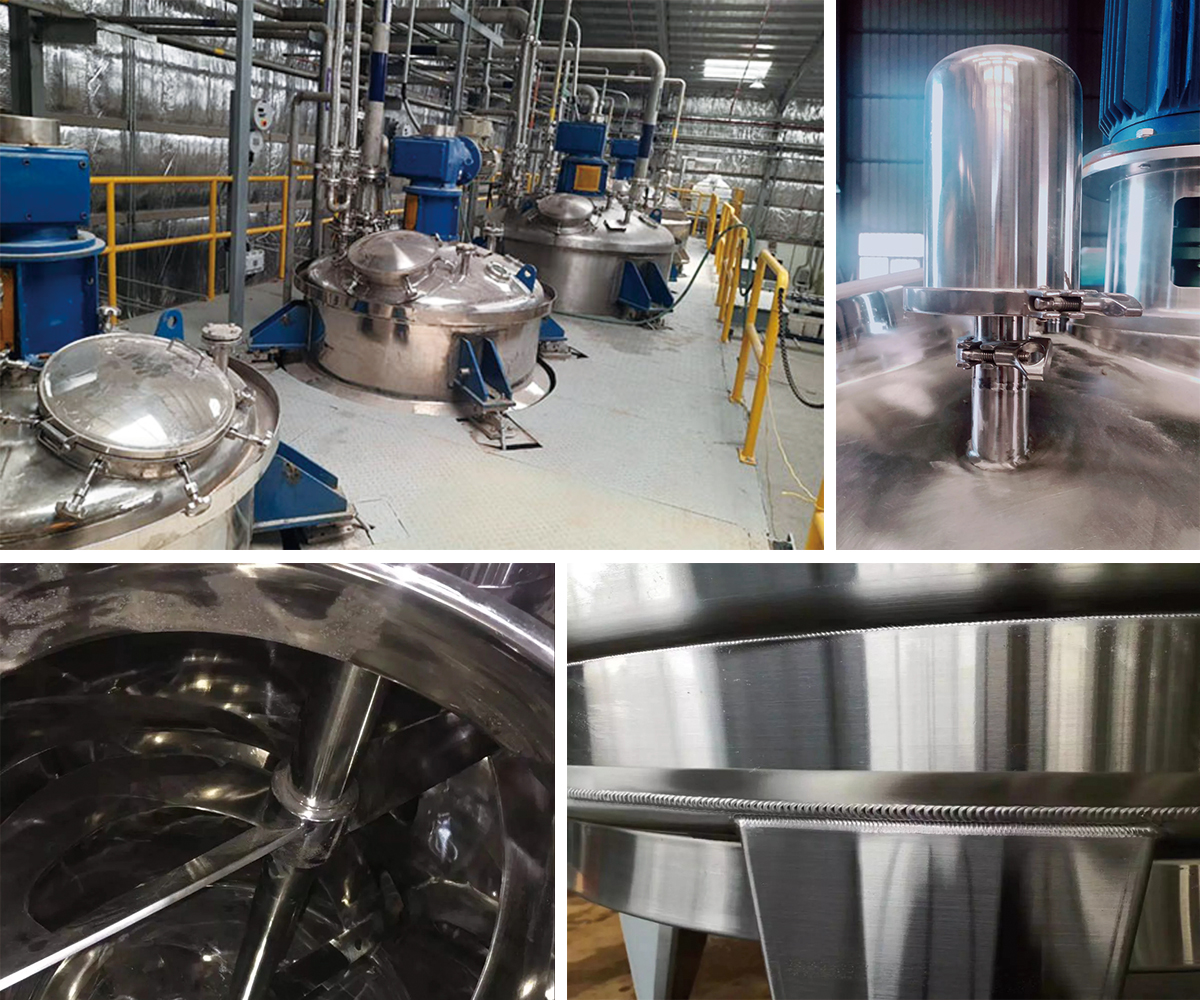

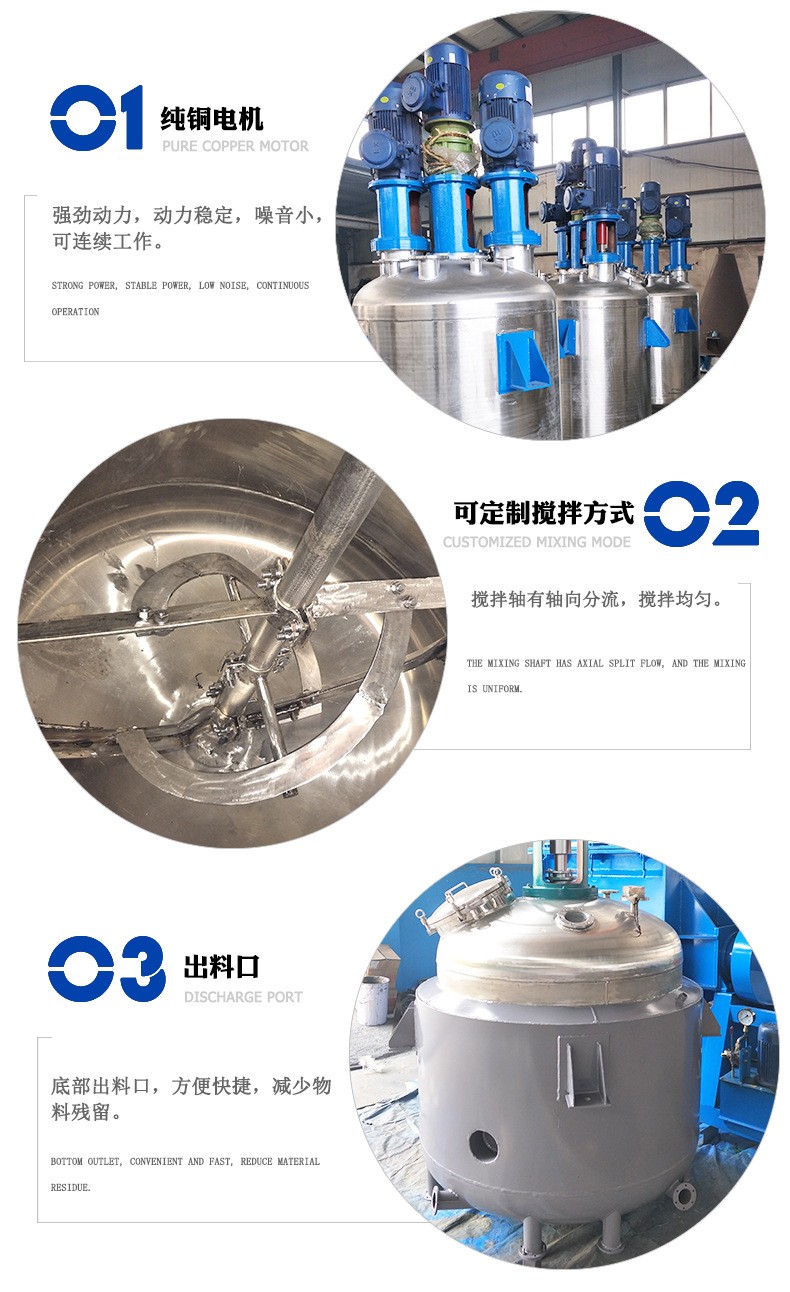

反應釜由釜體、釜蓋、夾套、攪拌器、傳動裝置、軸封裝置、支承等組成。攪拌裝置在高徑比較大時，可用多層攪拌槳葉，也可根據用戶的要求任意選配。釜壁外設置夾套，或在器內設置換熱面，也可通過外循環進行換熱。支承座有支承式或耳式支座等。轉速超過160轉以上宜使用齒輪減速機.開孔數量、規格或其它要求可根據用戶要求設計、制作。

通常在常壓或低壓條件下采用填料密封，一般使用壓力小于2公斤。
在一般中等壓力或抽真空情況會采用機械密封，一般壓力為負壓或4公斤。
在高壓或介質揮發性高得情況下會采用磁力密封，一般壓力超過14公斤以上。除了磁力密封均采用水降溫外，其他密封形式在超過120度以上會增加冷卻水套。

使用注意

反應釜是一種反應設備，在操作的時候一定要注意，否則會因?yàn)楹芏嘣蛟斐蓳p壞，導致生產被迫停止。反應釜的操作要注意很多方面。

首先，一定要嚴格的按照規章制度去操作反應釜。

其次，在操作前，應仔細檢查有無異狀，在正常運行中，不得打開上蓋和觸及板上之接線端子，以免觸電；嚴禁帶壓操作；用氮?dú)庠噳旱倪^程中，仔細觀察壓力表的變化，達到試壓壓力，立即關閉開關；升溫速度不宜太快，加壓亦應緩慢進行，尤其是攪拌速度，只允許緩慢升速。

然后，釜體加熱到較高溫度時，不要和釜體接觸，以免燙傷；實驗完應該先降溫。不得速冷，以防過大的溫差壓力造成損壞。同時要及時的拔掉電源。

同時反應釜使用后要注意去保養，這樣高壓釜才能有更好的使用壽命。

安裝、操作規范

高壓釜應放置在室內。在裝備多臺高壓釜時，應分開放置。每間操作室均應有直接通向室外或通道的出口，應保證設備地點通風良好。
在裝釜蓋時，應防止釜體釜蓋之間密封面相互磕碰。將釜蓋按固定位置小心地放在釜體上，擰緊主螺母時，必須按對角、對稱地分多次逐步擰緊。用力要均勻，不允許釜蓋向一邊傾斜，以達到良好的密封效果。
正反螺母聯接處，只準旋動正反螺母，兩圓弧密封面不得相對旋動，所有螺母紋聯接件有裝配時，應涂潤滑油。
針型閥系線密封，僅需輕輕轉動閥針，壓緊密封面，即可達到良好的密封效果。
用手盤動釜上的回轉體，檢查運轉是否靈活。
控制器應平放于操作臺上，其工作環境溫度為10-40℃，相對濕度小，周圍介質中不含有導電塵埃及腐蝕性氣體。
檢查面板和后板上的可動部件和固定接點是否正常，抽開上蓋，檢查接插件接觸是否松動，是否有因運輸和保管不善而造成的損壞或銹蝕。
控制器應可靠接地。
連接好所有導線，包括電源線、控制器與釜間的電爐線、電機線及溫度傳感器和測速器導線。
將面板上“電源”空氣總開關合上，數顯表應有顯示。
在數顯表上設定好各種參數(如上限報警溫度、工作溫度等)然后，按下“加熱”開關，電爐接通，同時“加熱”開關上的指示燈亮。調節“調壓”旋鈕，即可調節電爐加熱功率。
按下“攪拌”開關，攪拌電機通電，同時“攪拌”開關上的指示燈亮，緩慢旋動“調速”旋鈕，使電機緩慢轉動，觀察電機是否為正轉，無誤時，停機掛上皮帶，再重新啟動。
操作結束后，可自然冷卻、通水冷卻或置于支架上空冷。待溫降后，再放出釜內帶壓氣體，使壓力降至常壓(壓力表顯示零)，再將主螺母對稱均等旋松，再卸下主螺母，然后小心地取下釜蓋，置于支架上。
每次操作完畢，應清除釜體、釜蓋上殘留物。主密封口應經常清洗，并保持干凈，不允許用硬物或表面粗糙物進行擦拭。
