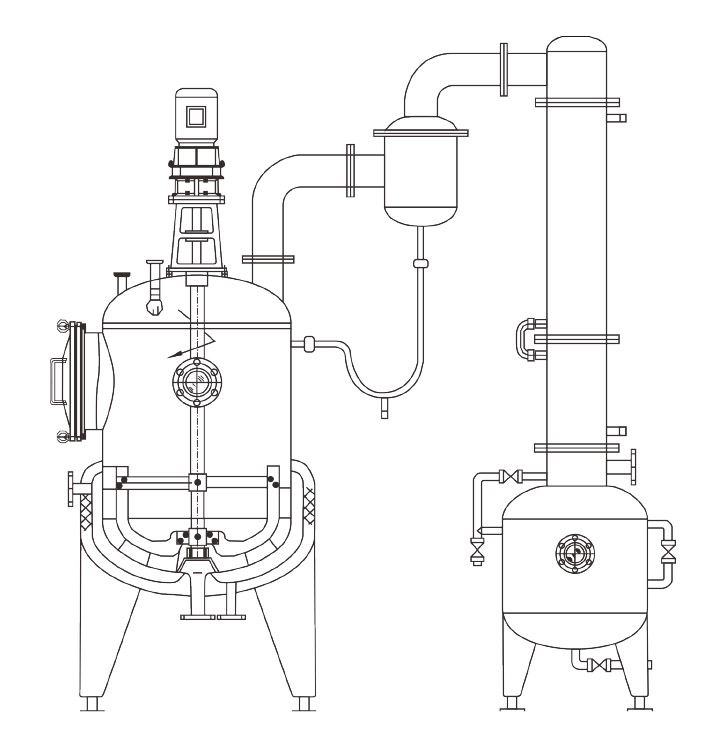

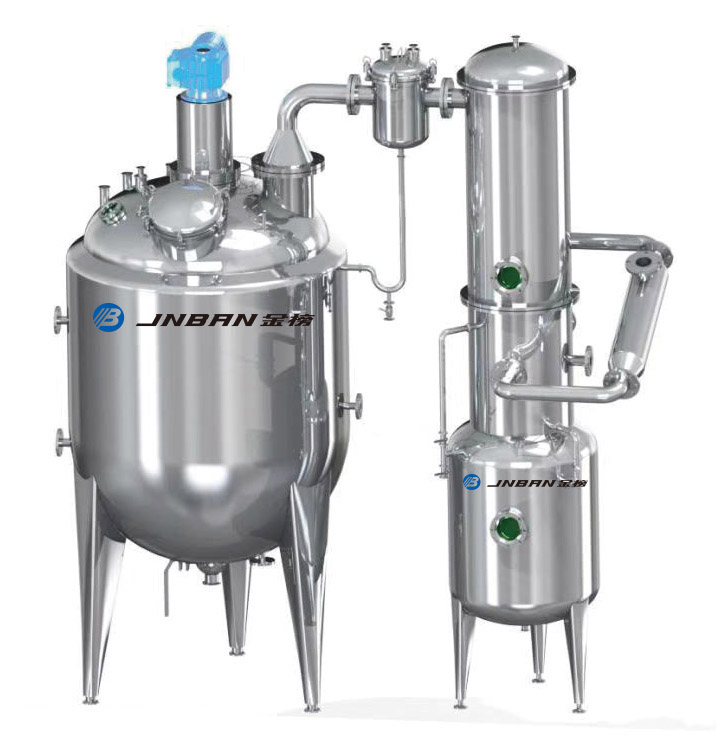

本設備主要包括濃縮罐、冷凝器、汽液分離器、冷卻器、受液桶五部件，濃縮罐為夾套結構，冷凝器為列管式，冷卻器為盤管式結構。本設備適用于制藥、食品、化工等行業對料液的濃縮，并且可作為回收酒精和簡單的回流提取之用。設備與物料接觸部分均采用不銹鋼制造，具有良好的耐腐性，并且符合GMP 標準要求。
| 規格 / 型號 Specification/Model | ZN-50 | ZN-100 | ZN-200 | ZN-300 | ZN-500 | ZN-700 | ZN-1000 | |
| 容積 Volume (L) | 50 | 100 | 200 | BOO | 500 | 700 | 1000 | |
| 受液槽容積 Receiving tank (L) | 35 | 45 | 60 | 76 | 100 | 125 | 165 | |
| 夾層壓力 Jacket pressure (Mpa) | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | |
| 真空度 Vacuum degree (mmHg) | 600-700 | 600-700 | 600-700 | 600-700 | 600-700 | 600-700 | 600-700 | |
| 加熱面積 Heating area (m2) | 0.25 | 0.59 | 0.8 | 1.1 | 1.45 | 1.8 | 2.2 | |
| 冷凝面積 Condensation area (m2) | 1.2 | 1.7 | 2.4 | 3.0 | 3.3 | 3.6 | 4.1 | |
| 冷卻面積 Cooling area (m2) | 0.29 | 0.35 | 0.45 | 0.6 | 0.7 | 0.85 | 1.05 | |
| 外形尺寸 Dimensions (mm) | 長(L) | 1200 | 1350 | 1700 | 1700 | 2100 | 2400 | 2390 |
| 寬(W) | 600 | 750 | 800 | 1000 | 1200 | 1300 | 1300 | |
| 高(H) | 2200 | 2200 | 2700 | 3400 | 3400 | 3400 | 3720 | |
加料采用真空加料，所以使用時，開啟真空泵同時開啟進料閥，罐內液面為了保證一定的蒸發空間，擬與筒體視鏡相近為宜。關閉加料閥門后即可打開夾套蒸汽閥門，使罐內料液適度沸騰，開始蒸發。為了加快速度，采用減壓濃縮，其真空度的高低由用戶的不同要求自定。
操作可分連續和間隙兩種，如果采用減壓工藝，連續進料，在進料管路上應配制流量計，控制進料量。其流量范圍根據濃縮罐容器大小而定。加料高度，不使罐內液段超過筒體視鏡為宜。但目前不少藥廠以間隙操作為多，這樣操作比較簡單，效率亦較低，但操作比較方便。出料只能在罐內恢復常壓后進行，所以是間隙出料。
本設備達到濃縮的原理較簡單，即將提取液加熱沸騰，蒸發水份，在被蒸發的二次蒸汽中帶有有效成份的泡沫在汽液分離器中分離出來回流缸內，以免浪費，蒸發強度一般在50~60，由于結構所限和便于清洗，濃縮液的比重不宜大于1.2~1.25kg/m2h，否則給出料和清洗會帶來一定難度。
真空低溫蒸發器的工作原理是什么？
真空低溫蒸發器通過高真空度實現低溫蒸發。 蒸發器內部有一個旋轉輥。 熱水用于加熱蒸發器底部和旋轉輥。 軋輥的連續旋轉增加蒸發面積和速度，導致薄膜蒸發。 通過與旋轉輥表面的連續接觸，原料薄材料被加熱蒸發。 從進料到出料，整個濃縮過程在真空狀態下連續進行。
清潔方式是什么？ 機器是否符合GMP標準？
CIP清洗，真空低溫蒸發器是達到GMP性能的最佳選擇。
什么樣的產品可以使用真空低溫蒸發器？
適用于制藥、食品、化工等行業要求低溫的稀薄、熱敏性液體物料。
工作溫度是多少?
20 - 50℃(可調)
我可以有樣品測試嗎?
是的，我們很高興提供樣品來測試和檢查質量，可以提供混合樣品訂單。 請注意，不接受免費樣品。
